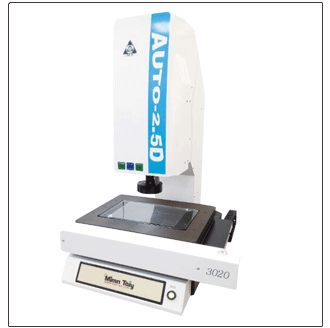

AUTO-小行程系列(全自動) 影像量測儀/ 非接觸影像量測



機型:AUTO-3020 / AUTO-4035

適合行業：
電子、模具、線切割、塑膠射出、PCB板、導電橡膠、撓性板、導線架、電子零件組、沖壓、彈簧、螺絲、刀具、塑膠、橡膠、閥類、照相機、腳踏車零件、汽機車零件等精密加工業

SV-2.5D-3A(半自動)系列 影像量測儀/2.5D 影像量測儀特色
1. AUTO ZOOM 自動變倍鏡頭
2. AUTO LIGHT 自動光源組
3. AUTO FOCUS 自動對焦組
4. AQ-6500 AUTO版影像量測軟體

機台型號
 AUTO-3020. AUTO-4035
量測行程(X,Y,Z)
 300*200*150mm 400*350*150mm
Z軸行程
懸臂式150mm
最大承重量
20kgs
操作方式
 製程控制CNC
基座材質
 花崗石
移動平台
 花崗石
Z柱材質
 花崗石
傳動方式
 滾珠螺桿＆線性滑軌
移動控制
 滑鼠移動控制??? (選配:搖桿)
線性精度
 E1xy=1.5+0.005L μm，E1z=3+0.005L μm (溫度20℃±1) ? ? L：測定長度
重複精度
 ＜3μm
光學尺
 歐美進口光學尺0.1μm?
影像系統
 日式超高解析彩色系統
光源
 高亮度LED
光源系統
 自動控制? (64區表光/輪廓光/同軸光)
光學鏡頭
 自動變倍鏡頭
光學倍率
 0.7X ~ 4.5X
量測軟體
 AQ-6500 AUTO版影像量測軟體
電腦硬體
 PC+LCD Color Monitor
外觀尺寸
700*800*1000mm
800*900*1000mm
機器重量
200
250
基台
精密花崗石
電源
AC110V ~ AC220V 單相 50/60Hz
選購配備/軟體
  • 0.5X~2.0X 工作物鏡
  • 搖桿
  • 同軸光組件
  • 自動旋轉軸
  • 儀器旋轉台
