TNP-1020FR_TNP200FRS-R5 |
|
|

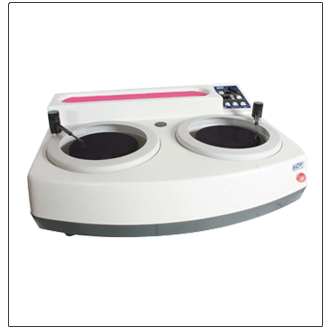

| TN自動型金相研磨拋光機特色 |
|
1)高強度鋁合金屬底座，穩定性佳、順暢安定。2)表面硬化處理耐磨FRP機
3)薄膜式防水按鍵面板，操作方便美觀。
4)鋁盤經磷酸鹽皮膜處理、可永久保持光滑平整。
5)Y型出水設計不阻塞、易清
6)自動研磨頭旋臂高低可調。
7)機體堅固穩定、自動研磨時、試樣容達到平整。
8)針閥式出水設計 |
|
| |
|
|
|
| 項目 |
型式/規格 |
| TNP-1020FR |
TNP-1025FR |
TNP-2020FR |
TNP-2025FR |
舊型號:TNP-
200F-1 |
舊型號:TNP-
250F-1 |
舊型號:TNP-200FRS |
舊型號:TNP-250FRS |
| 外觀/構造 |
桌上型(高強度鋁合金底座加表面硬化FRP機殼) |
| 操作面板 |
按鍵式防水面板 |
| 研磨盤面 |
1 |
2 |
| 研磨盤尺寸 |
200 mm |
250 mm |
200 mm |
250 mm |
| 研磨方式 |
手動 |
| 研磨轉速 |
MAX? 800rpm/60Hz ； MAX 660rpm/50Hz (正、逆轉可調) |
| 研磨盤馬達規格 |
DC 220V 400W 無碳刷 |
| 給水裝置 |
針閥式調節閥(進水使用高壓水管?") |
| 排水系統 |
自然排水(清潔時可使用通條直通排水口) |
| 電源 |
AC 220V 單相 |
| 機台尺寸 |
W 500* D 610* H 275 mm |
W 780* D 650* H 310 mm |
| 重量 |
34 Kg |
35 Kg |
53 Kg |
54 Kg |
| 標準配件 |
水砂紙：#800、#1000、#1200各2張、拋光絨布x2張、氧化鋁粉x1罐(100g)、滴水瓶x1只、通條x1條 |
|
| |
|
|
|
|
|
| 項目 |
型式/規格 |
| TNP-1020FR-A3 |
TNP-1020FR-A5 |
TNP-1025FR-A3 |
TNP-1025FR-A5 |
TNP-2020FR-A3 |
TNP-2020FR-A5 |
TNP-2025FR-A3 |
TNP-2025FR-A5 |
| 舊型號:TNP-200F-1-A3 |
舊型號:TNP-200F-1-A5 |
舊型號:TNP-250F-1-A3 |
舊型號:TNP-250F-1-A5 |
舊型號:TNP-200FRS-A3 |
舊型號:TNP-200FRS-A5 |
舊型號;TNP-250FRS-A3 |
舊型號:TNP-250FRS-A5 |
| 外觀/構造 |
桌上型(高強度鋁合金底座加表面硬化FRP機殼) |
| 操作面板 |
防水薄膜式按鍵面板 |
| 研磨盤面 |
1 |
2 |
| 研磨盤尺寸 |
200 mm |
250 mm |
200 mm |
250 mm |
| 研磨方式 |
手動 / 自動 |
| 研磨轉速 |
MAX ?800rpm/60Hz ； MAX 660rpm/50Hz (正、逆轉可調) |
| 研磨盤馬達規格 |
DC 220V 400W 無碳刷 |
| 自動頭馬達規格 |
DC 24V 80W |
| 自動頭馬達減速比 |
1：20 |
| 自動頭研磨頭轉速 |
MAX 150rpm (正、逆轉可調) |
| 研磨試片數 |
3只 |
5只 |
3只 |
5只 |
3只 |
5只 |
3只 |
5只 |
| 試片尺寸 |
ψ32 mm (可選用1"、1?"、1?" 及 25、30、40 mm) |
| 給水裝置 |
針閥式調節閥(進水使用高壓水管?" mm) |
| 排水系統 |
自然排水(清潔時可使用通條直通排水口) |
| 電源 |
AC 220V 單相 |
| 機台尺寸 |
W 500* D 610* H 520 mm |
W 780* D 650* H 550 mm |
| 重量 |
42 Kg |
43 Kg |
61 Kg |
62 Kg |
| 標準配件 |
水砂紙：#800、#1000、#1200各2張、拋光絨布x2張、氧化鋁粉x1罐(100g)、滴水瓶x1只、通條x1條 |
|
| |
|
|
|
| 規格／機型 |
TNP-200FS-1-C3 |
TNP-250FS-1-C3 |
TNP-200FRS-C3 |
TNP-250FRS-C3 |
| 研磨盤數 |
1 |
2 |
| 研磨盤徑 |
Φ200 |
Φ250 |
Φ200 |
Φ250 |
| 研磨轉速 |
0∼600rpm |
| 研磨馬力 |
180W |
250W |
| 冷卻裝置 |
1支 |
2支 |
| 機台型式 |
桌上型 |
| 試片研磨數 |
3個 |
| 試片尺寸 |
Φ15~32或Φ20~40(特殊尺寸選購) |
| 試料壓力 |
4∼5kg |
| 時間控制 |
液晶顯示，可設定研磨時間 |
| 機台尺寸 |
740(W)×440(D)×580(H) |
740(W)×700(D)×580(H) |
| 調整型式 |
整體定寸調整 |
| 研磨尺寸 |
設定研磨尺寸深度Max:4mm |
| 精度調整 |
0.01mm |
| 研磨頭轉速 |
60rpm |
| 電 源 |
AC220V?1Φ?or?AC110V?1Φ |
| 重 量 |
55kg |
57kg |
81kg |
83kg |
| 標準配件 |
氧化鋁粉100g
防濺蓋1個
拋光絨布2片
小管夾2個
水砂紙6張
大管夾2個
O型環1個(W1自動滴水瓶選配)
入水管1.5M
出水管1.5M |
氧化鋁粉100g
防濺蓋2個
拋光絨布2片
小管夾2個
水砂紙6片
大管夾2個
O型環1個(W1自動滴水瓶選配)
入水管1.5M
出水管1.5M |
|
| |
|
|
|
|
|

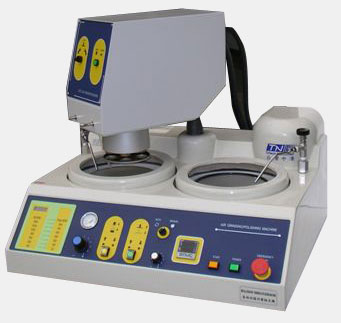

氣壓式研磨拋光機 |
|
|
 |
- 自動夾持鑲埋件，自動研磨。
- 氣壓夾持鑲埋件，個別施力於試片且施力平均，不會因為試片高低不同而有施力不同之情形。
- 氣壓壓力可調整，可因研磨拋光不同材質任意調整所需之壓力。
- 研磨盤面具有低轉速高扭力之優點。
- 靜音：距離1.5M分貝55分貝以下。
|
| |
|
|
|
| 規格／機型 |
TNP-200FRS-R3 |
TNP-200FRS-R5 |
TNP-250FRS-R3 |
TNP-250FRS-R5 |
| 研磨盤數 |
2 |
| 研磨方式 |
自動研磨 |
| 研磨盤徑 |
Φ200 |
Φ250 |
| 研磨轉速 |
0∼600rpm |
| 研磨馬力 |
370W |
| 冷卻裝置 |
2支 |
| 機台型式 |
桌上型 |
| 試片研磨數 |
3個 |
5個 |
3個 |
5個 |
| 試片尺寸 |
Φ32mm(special size：Φ20,Φ25,Φ30,Φ40) |
| 氣壓壓力 |
3~8kg/cm2(3?kg/cm2?以下不作動之安全保護) |
| 研磨頭轉速 |
80rpm ?xed |
| 時間控制 |
液晶顯示，可設定研磨時間 |
| 機台尺寸 |
740(W)×700(D)×650(H) |
| 電 源 |
AC220V1Φ?or?AC110V1Φ |
| 重 量 |
93kg |
98kg |
| 標準配件 |
氧化鋁粉100g
出水管1.5M
拋光絨布2片
防濺蓋2個
水砂紙6張
小管夾2
O型環1個
大管夾2個
入水管1.5M (W1自動滴水瓶機構選配) |
|
| |
|
|
|
| |
|
|
|
