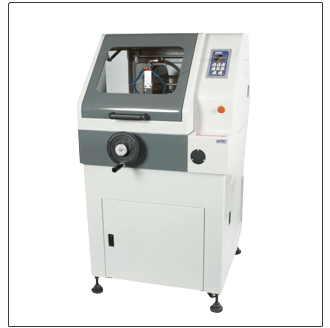

TN金相切割機




TNC-200MS - TNC-355ASL





TN金相切割機特色


  • 特殊塗裝、耐用美觀壽命更長
  • 機台內部消磁處理不易吸附切割時產生的鐵屑
  • 自動進退刀、行程可設定、可自動回歸原點
  • 電源過載保護、過載時可自動退刀
  • 防水式操作薄膜面板、安全性高
  • 機臺鋼性佳、穩性高、切割能力高
  • 超大行程、加強噪音控制、低噪音
  • 視窗為強化玻璃、永久保持清晰安全
  • 上推式箱門，安全操作空間更大



項目 型式/規格
TNC-200MS TNC-200AS TNC-230MS TNC-230AS TNC-255MS TNC-255AS
舊型號:TNC-35N 舊型號:TNC-35B 舊型號:TNC-50N 舊型號:TNC-50B 舊型號:TNC-60N 舊型號:TNC-60B
外觀/構造 落地式
安全機構 門蓋打開 主軸瞬間停止 主軸和進給瞬間停止 主軸瞬間停止 主軸和進給瞬間停止 主軸瞬間停止 主軸和進給瞬間停止
急停按鈕
電流過載 　 進給停止回至原點 　 進給停止回至原點 　 進給停止回至原點
開閉護罩 切斷部 正面全開式護罩(視窗為強化玻璃)
　 架台部 正、右、後側門板、底部馬達傳動、控制箱
試料切斷尺寸規格 棒材 ψ35 mm ψ50 mm ψ65 mm
角材 T20*L60 mm T30*L80 mm T35*L90 mm
試料橫擺總長 MAX：495 mm
切片至右側主軸座寬度 MAX：235 mm
操作面板 防水薄膜式按鍵面板
切斷規格及特性 切片尺寸 外徑ψ205 / 軸徑 25.4 mm 外徑ψ230 / 軸徑 25.4 mm 外徑ψ255 / 軸徑 31.75(25.4) mm
主軸轉速 3000 RPM(60Hz) / 2500 RPM(50Hz) 2880 RPM(60Hz) / 2400 RPM(50Hz) 2880 RPM(60Hz) / 2400 RPM(50Hz)
主軸馬力 1HP(2HP)*4P/(60Hz/50Hz)?三相 220V/380V 2HP(3HP)*4P/(60Hz/50Hz)?三相 220V/380V 3HP*4P/(60Hz/50Hz)?三相 220V/380V
電流狀態 1HP/220V 空載：1.8A 切削：2.3~3.2A 滿載：3.
2HP/220V 空載：3.8~4.0A 切削：4.2~5.2A 滿載：6.2A		 3HP/220V 空載：4.2A 切削：5.1~6.8A 滿載：8.7A
　 1HP/380V 空載：1.0A 切削：1.3~1.8A 滿載：2.0A?
2HP/380V 空載：2.2~2.3A 切削：2.4~3.0A 滿載：3.6A		 3HP/380V 空載：2.4A 切削：2.9~3.9A 滿載：5.0A
工作台 尺寸 220*230 mm
行程 230 mm
進給方式 手動 手動/自動 手動 手動/自動 手動 手動/自動
進給速度 　 0~200 mm可調 　 0~200 mm可調 　 0~200 mm可調
夾具 構造 獨立式夾鉗 * 2
開口量 MAX：60 mm MAX：70 mm
左右移動 左右獨立移動MAX：25 mm
冷卻裝置 構造 架台內藏式 / 2槽式 (濾網式)
切削液 1:20 比例混合(補充時 1：30)
水箱容量 40L
循環泵浦 1/8 HP
循環水量 40L/Min
尺寸 L 600*W 350*H 600 mm
重量 約 30Kg
使用電源 AC 220V/380V 60/50Hz 三相
使用功率 約 1 KW 約 1.75 KW 約 2.5 KW
使用電流 20A 30A
機台 尺寸 L 900*W 800*H 1300 mm L 900*W 800*H 1350 mm
重量 約 210 Kg 約 225 Kg
標準配件 切片x2片、切削液1Lx2瓶、工具箱(含工具)x1SET

大型金相切割機
項目 型式/規格
TNC-255MSL TNC-255ASL TNC-305MSL TNC-305ASL TNC-355MSL TNC-355ASL
　 舊型號:TNC-70B 　 舊型號:TNC-90B 　 舊型號:TNC-120B
外觀/構造 落地式
安全機構 門蓋打開 主軸瞬間停止 主軸和進給瞬間停止 主軸瞬間停止 主軸和進給瞬間停止 主軸瞬間停止 主軸和進給瞬間停止
急停按鈕
電流過載 　 進給停止回至原點 　 進給停止回至原點 　 進給停止回至原點
開閉護罩 切斷部 正面推拉式鋼板護罩門(視窗為強化玻璃)
　 架台部 正、右、後側門板、底部馬達傳動、控制箱
試料切斷尺寸規格 棒材 ψ70 mm ψ90 mm ψ120 mm
角材 T35*L110 mm T40*L130 mm T50*L150 mm
試料橫擺總長 MAX：441 mm
切片至右側主軸座寬度 MAX：300 mm
操作面板 防水薄膜式按鍵面板
切斷規格及特性 切片尺寸 外徑ψ255 / 軸徑 31.75(25.4) mm 外徑ψ305 / 軸徑 31.75(25.4) mm 外徑ψ355 / 軸徑 31.75(25.4) mm
主軸轉速 2880 RPM(60Hz) / 2400 RPM(50Hz) 2400 RPM(60Hz) / 2100 RPM(50Hz) 2100 RPM(60Hz) / 1750 RPM(50Hz)
主軸馬力 3HP*2P/(60Hz/50Hz) 三相 220V/380V 5HP*2P/(60Hz/50Hz) 三相 220V/380V 7.5HP*2P/(60Hz/50Hz) 三相 220V/380V
電流狀態 3HP/220V 空載：4.2A 切削：5.1~6.8A 滿載：8.7A?
5HP/220V 空載：7.2 切削：9.2~11.0A 滿載：13.5A		 7.5HP/220V 空載：13.2A 切削：18.2~21.0A 滿載：22.5A
　 3HP/380V 空載：2.4A 切削：2.9~3.9A 滿載：5.0A?
5HP/380V 空載：4.2A 切削：5.3~6.4A 滿載：7.8A		 7.5HP/380V 空載：7.6A 切削：10.5~12.1A 滿載：13.0A
工作台 尺寸 280*280
行程 300
進給方式 手動 手動/自動 手動 手動/自動 手動 手動/自動
進給速度 　 0~200 mm可調 　 0~200 mm可調 　 0~200 mm可調
夾具 構造 獨立式夾鉗 * 2 T型槽工作台
開口量 MAX：95 mm 　
左右移動 左右獨立移動MAX：40 mm T型槽工作台
冷卻裝置 構造 架台內藏式 / 2槽式 (濾網式)
切削液 1:20 比例混合(補充時 1：30)
水箱容量 50L
循環泵浦 1/8 HP 1/4 HP
循環水量 40L/Min 90L/Min
尺寸 L 525*W 450*H 540 mm
重量 約 30Kg
使用電源 AC 220V/380V 60/50Hz 三相
使用功率 約 2.5 KW 約 4.0 KW 約 6.0 KW
使用電流 30A 40A
機台 尺寸 L 900*W 900*H 1400 mm L 900*W 900*H 1450 mm
重量 約 353 Kg 約 370 Kg
標準配件 切片x2片、切削液1Lx2瓶、工具箱(含工具)x1SET
